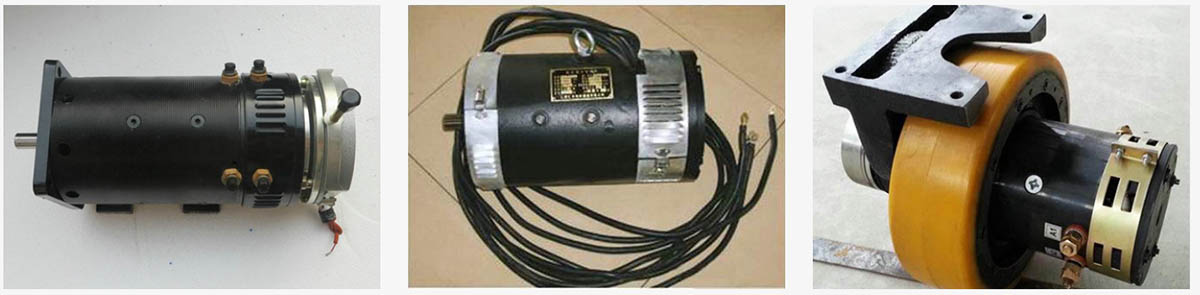

ଇଲେକ୍ଟ୍ରିକ୍ ଫର୍କଲିଫ୍ଟ ମୋଟରର ଗଠନ ଆଭ୍ୟନ୍ତରୀଣ ଜାଳେଣି ଫର୍କଲିଫ୍ଟ ଅପେକ୍ଷା ସରଳ ଅଟେ |ଚିତ୍ରଟି 1DC ପ୍ରକାର 1t ସିଧା ଫଙ୍କ୍ ବାଲାନ୍ସ ଭାରୀ ଇଲେକ୍ଟ୍ରିକ୍ ଫର୍କଲିଫ୍ଟ ମୋଟରକୁ ଦର୍ଶାଉଛି |
ଏକ ଇଲେକ୍ଟ୍ରିକ୍ ଫର୍କଲିଫ୍ଟ ମୋଟରର ମ basic ଳିକ ନିର୍ମାଣ ନିମ୍ନଲିଖିତ ଉପାଦାନଗୁଡ଼ିକୁ ନେଇ ଗଠିତ:
1.ଶକ୍ତି ଏକକ: ବ୍ୟାଟେରୀ ପ୍ୟାକ୍ |ଷ୍ଟାଣ୍ଡାର୍ଡ ବ୍ୟାଟେରୀ ଭୋଲଟେଜ୍ ହେଉଛି 24, 30, 48, ଏବଂ 72V |
2.ଫ୍ରେମ୍: ଇସ୍ପାତ ଏବଂ ଷ୍ଟିଲ୍ ସହିତ ୱେଲ୍ଡ ହୋଇଥିବା ଫର୍କଲିଫ୍ଟର ଫ୍ରେମ୍ |ଫର୍କଲିଫ୍ଟର ପ୍ରାୟ ସମସ୍ତ ଅଂଶ ଫ୍ରେମ୍ ଉପରେ ସ୍ଥାପିତ |କାର୍ଯ୍ୟ ସମୟରେ ଏହା ବିଭିନ୍ନ ଭାରର ସମ୍ମୁଖୀନ ହୁଏ, ତେଣୁ ଏହାର ଯଥେଷ୍ଟ ଶକ୍ତି ଏବଂ ଦୃ id ତା ରହିବା ଉଚିତ |
3. ଟ୍ରାନ୍ସମିସନ୍: ମୋଟରର ଶକ୍ତି ଫର୍କଲିଫ୍ଟର ଡ୍ରାଇଭିଂ ଚକକୁ ପଠାଯାଏ |
4. ଷ୍ଟିଅରିଂ ସିଷ୍ଟମ୍: ଫର୍କଲିଫ୍ଟର ଡ୍ରାଇଭିଂ ଦିଗକୁ ନିୟନ୍ତ୍ରଣ କରନ୍ତୁ |
5. ବ୍ରେକ୍ ସିଷ୍ଟମ୍: ଫର୍କଲିଫ୍ଟ ଡ୍ରାଇଭ୍କୁ ମନ୍ଥର କରି ବନ୍ଦ କର |
6. ମୋଟର ଏବଂ ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥା: ଫର୍କଲିଫ୍ଟର ଆରମ୍ଭ, ବନ୍ଦ, ଓଲଟା ଏବଂ ଗତି ନିୟନ୍ତ୍ରଣ ଏବଂ ତ oil ଳ ପମ୍ପ ମୋଟର କିମ୍ବା ହାଇଡ୍ରୋଲିକ୍ ଚାପକୁ ପାଇବା ପାଇଁ ବ electrical ଦ୍ୟୁତିକ ବ୍ୟବସ୍ଥା ବିଭିନ୍ନ ଉପାଦାନ ମାଧ୍ୟମରେ ମୋଟରକୁ ନିୟନ୍ତ୍ରଣ କରିଥାଏ |
XINDAଡିସି ମୋଟର କାଟାଲଗ୍ | | ||
ମୂଲ୍ୟାୟନ ଶକ୍ତି | ଆଇଟମ୍ ନଂ | ଉତ୍ପାଦ ଫଟୋ |
| ଇଲେକ୍ଟ୍ରିକ୍ ଫର୍କଲିଫ୍ଟ ଯାନ ମୋଟର | | |
| ଡିସି ଟ୍ରାକ୍ସନ୍ ଇଲେକ୍ଟ୍ରିକ୍ ମୋଟର | |
|
7KW | ଡିସି ଟ୍ରାକ୍ସନ୍ ଇଲେକ୍ଟ୍ରିକ୍ ମୋଟର ମଡେଲ୍ 242ZDC 242ZD706H15 | |
|
5KW | ଡିସି ଟ୍ରାକ୍ସନ୍ ଇଲେକ୍ଟ୍ରିକ୍ ମୋଟର ମଡେଲ୍ 192ZDC 192ZD525H9 | |
|
4KW | ଡିସି ଟ୍ରାକ୍ସନ୍ ଇଲେକ୍ଟ୍ରିକ୍ ମୋଟର ମଡେଲ୍ 170ZDC 170ZD402H2A3 | |
|
| ବ Electric ଦ୍ୟୁତିକ ଯାନ ପାଇଁ ଡିସି ମୋଟର | |
|
| ଇଲେକ୍ଟ୍ରିକ୍ ଫର୍କଲିଫ୍ଟ ଇଲେକ୍ଟ୍ରିକ୍ ମୋଟର | |
|
| ଇଲେକ୍ଟ୍ରିକ୍ ଫର୍କଲିଫ୍ଟ ଇଲେକ୍ଟ୍ରିକ୍ ମୋଟର | |
XINDA DC ମୋଟର ସିରିଜ୍ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ ସିଟ୍ | | ||||||||
ରେଟେଡ୍ ପାୱାର୍ (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
ବ୍ୟାଟେରୀ ଭୋଲଟେଜ୍ (VDC) | 48/60/72 | 72 | 96/144 | |||||
ଓଭରଲୋଡ୍ ମଲ୍ଟିପଲ୍ସ | | 2.5। 2.5 | |||||||
ରେଟେଡ୍ କରେଣ୍ଟ୍ (A) | 73 / 58.4 / 48.7 | 96.8 / 77.5 / 64.5 | 109 / 87.2 / 72.7 | 118 / 94.7 / 78.9 | 138.9 / 111 / 92.5 | 108 | 116 | 116/77 |
ରେଟେଡ୍ ଟର୍କ (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
ରେଟେଡ୍ ସ୍ପିଡ୍ (RPM) | 2800 | |||||||
ଶିଖର ଗତି (RPM) | 4500 | |||||||
ୱାର୍କିଂ ସିଷ୍ଟମ୍ | | S2: 60 ମିନିଟ୍ | |||||||
ଇନସୁଲେସନ୍ ସ୍ତର | H | |||||||
ଶୀତଳ ପଦ୍ଧତି | | ପ୍ରାକୃତିକ ଥଣ୍ଡା / ବାୟୁ ଥଣ୍ଡା | | |||||||
ଦକ୍ଷତା (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
ସୁରକ୍ଷା ସ୍ତର | IP23 (IP44) | |||||||
ଆବେଦନ | ନିମ୍ନ ଗତିର ଯାତ୍ରୀ / ଲଜିଷ୍ଟିକ୍ ଯାନ / ଗଲ୍ଫ ଯାନ / ଦର୍ଶନୀୟ ଯାନ / ପୋଲିସ୍ ଭ୍ୟାନ୍ / ଟ୍ରକ୍ / ଷ୍ଟାକ ଯାନ ଇତ୍ୟାଦି | |
